220kV Power Transmission Pipe Tower

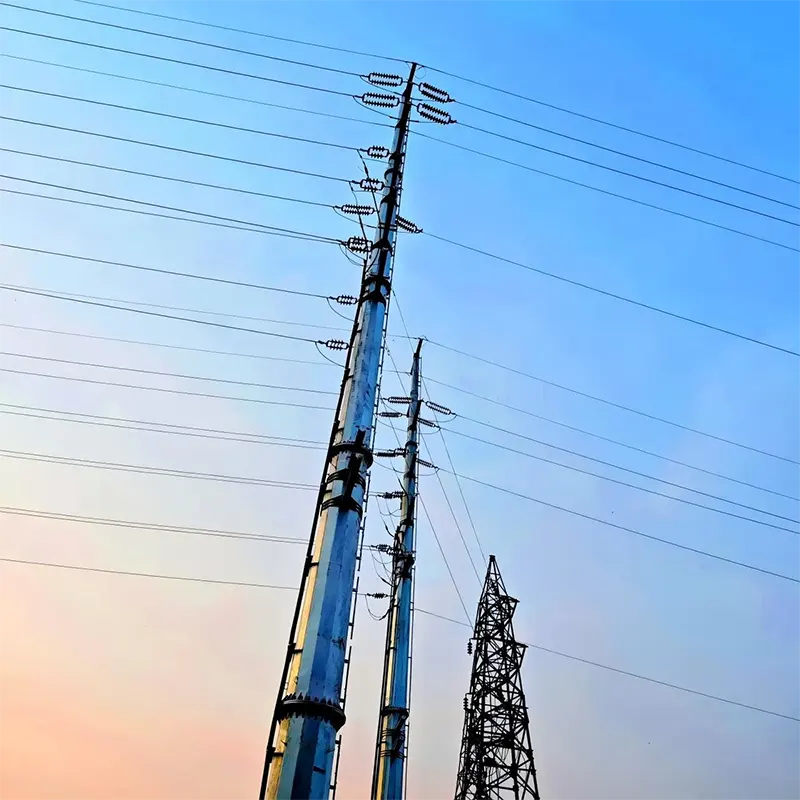

220kV kraftöverföringsrörtorn ersätter det öppna gittret av vinkelstålelement med en ihålig, avsmalnande polygonal stålaxel - vanligtvis 12-sidig eller 16-sidig, bildad genom att böja stålplåt till en kon och svetsa den längsgående sömmen. Resultatet är en struktur som är dramatiskt smalare och visuellt lättare än ett gallertorn med samma kapacitet.

Varför spelar det någon roll? Eftersom mark är den dyraste komponenten i någon transmissionsledning. Kraftöverföringsrörtornet på 220 kV behöver en kvadratisk bas på 6–9 meter; ett rörtorn med samma spänning behöver ett fundament som knappt är större än själva axeln. Där vägen är smal, mark är kostsam eller samhällen motsätter sig "elmaster" enligt deras uppfattning - rörtornet är designen som håller projekt i rörelse.

Struktur och material för transmissionsrörtornet

Axeln är tillverkad av varmvalsad stålplåt (Q345 / Q355) böjd till en avsmalnande polygon och svetsad med nedsänkt bågsvetsning längs sömmen. Sektioner sammanfogas med släpfogshylsor eller flänsanslutningar och tvärarmar skruvas fast på axeln upptill.

Axelplatta: Q345 / Q355, 6–30 mm tjocklek beroende på höjd och belastning

Sektionsanslutning: invändig glidskarv (hylsa) eller bultade flänsringar

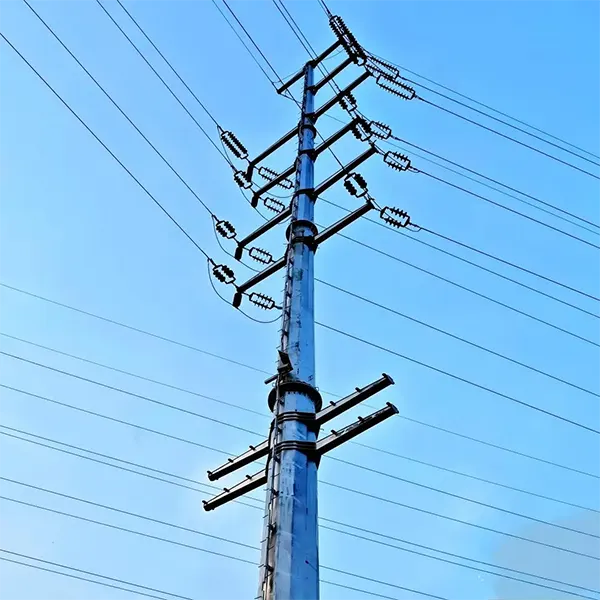

Korsarmar: gitter eller rörformade, enkel- eller dubbelkretskonfigurationer

Bas: bultad bottenplatta på ankarbultar, eller direktinbäddad axel

Ytbehandling: varmförzinkad enligt ISO 1461, minst 85 µm

Höjd: 25m – 60m standard; högre design tillgängliga på begäran

En viktig fördel med rörtornet är dess vridstyvhet. Ett gallertorn motstår att vrida sig genom sitt stödjande nätverk; den stängda polygonala axeln motstår vridning i sig – vilket är anledningen till att rörtorn hanterar obalanserad ledarbelastning och kraftiga vinkelvarv så graciöst.

Nyckelfunktioner och fördelar

Landfotavtryck minskat med upp till 70 %

Ett 220 kV kraftöverföringsrörtorn behöver ungefär en tredjedel av grundytan för ett motsvarande gallertorn. På en 50 km linje kan den skillnaden spara tusentals kvadratmeter kompenserad mark - ofta skillnaden mellan projektgodkännande och dödläge.

Grannskapsvänlig profil

Det smala skaftet läses visuellt som en "stång" snarare än en "pylon". Kommuner och planeringsmyndigheter accepterar mycket lättare rörtorn längs vägar, genom förorter och nära bostadsområden. Flera av våra stadsprojekt godkändes just för att linjespecifikationen krävde rörtorn.

Överlägsen vridstyrka

Den slutna polygonala sektionen ger axeln hög motståndskraft mot vridningsbelastningar. Detta gör rörtorn idealiska för vinkel- och terminallägen där obalanserad ledarspänning skulle belasta en gitterstruktur.

Snabbare erektion, mindre arbetsplatsarbete

Färre medlemmar betyder snabbare montering: ett dubbelkrets 220kV kraftöverföringsrörtorn kan byggas av en liten besättning med en kran på 1–2 dagar, jämfört med 3–5 dagar för ett gallertorn. Mindre arbete på platsen, mindre tranage, mindre väderexponering.

Ren design med lågt underhåll

Inget stödnätverk innebär inga platser för fåglar att häcka, färre klättringsrisker och enklare framtida underhåll. Den galvaniserade schaktytan är slät och självdränerande, vilket ger effektivt vatten och smuts.

Produktspecifikationer

Typiska applikationer

Som tillverkare och leverantör av kraftöverföringsrörtorn för 220 kV, levererar MTtower dessa torn i bulk till fabriksdirekta priser för:

220kV-ledningar genom jordbruksmark där fotavtryckskompensation är en stor kostnad

Stads- och förortskorridorer med begränsad framträdesrätt

Motorväg och järnväg angränsande sträckor där estetik spelar roll

Transformatorstations in- och utfartsstrukturer (terminalrörstorn)

Vindkraftspark och solcellsanläggning 220kV insamlings- och exportledningar

Uppgradering av befintliga 110kV-korridorer till 220kV utan att vidga förkörningsrätten

FAQ

F: När är ett rörtorn mer vettigt än ett gallertorn?

S: När markkompensation är dyr, är vägrätten snäv, eller estetiken spelar roll - stadsområden, jordbruksmark, motorvägar och transformatorstationer. Om marken är billig och linjen går genom öppet land är ett gallertorn vanligtvis mer ekonomiskt. Vi kan kosta båda alternativen för din rutt.

F: Hur byggs ett 220kV kraftöverföringsrörtorn?

S: Sektioner lyfts med kran och sammanfogas med glidskarv eller flänsanslutningar, bottensektionen först. Tvärarmar är förmonterade på marken och lyfts i ett stycke. Ett tvåkretsrörstorn reser sig vanligtvis på 1–2 dagar med en 30–60 tons kran.

F: Kan rörtorn hantera vinkel- och terminalpositioner?

S: Ja — deras vridstyvhet gör dem särskilt bra vid vinkel och ändlägen. Många projekt använder rörtorn för hela linjen, inklusive vinklar; för mycket tunga vinklar förstärker vi schaktets väggtjocklek.

F: Vad är zinkbeläggningens tjocklek?

S: Standard 85 µm minimum enligt ISO 1461. För kustnära eller industriella miljöer rekommenderar vi 110–120 µm — tillgänglig på begäran till en blygsam kostnadsökning.

F: Vad är ledtiden och MOQ?

A: MOQ för anpassade rörtorn: 1 set. Leverans för 30 set: cirka 20 arbetsdagar efter insättning. Betalning: 30% T/T insättning, balans före leverans.
