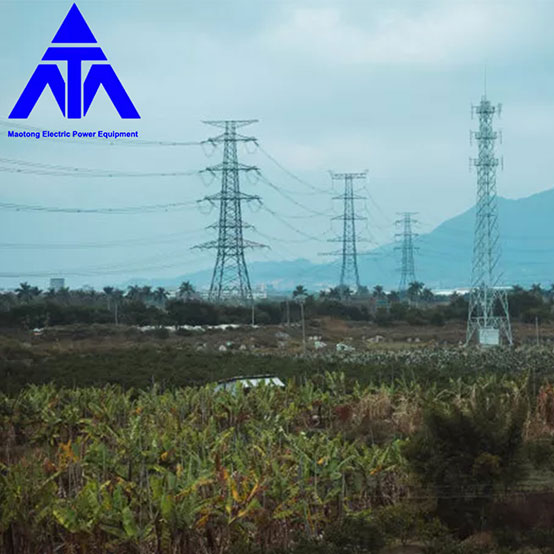

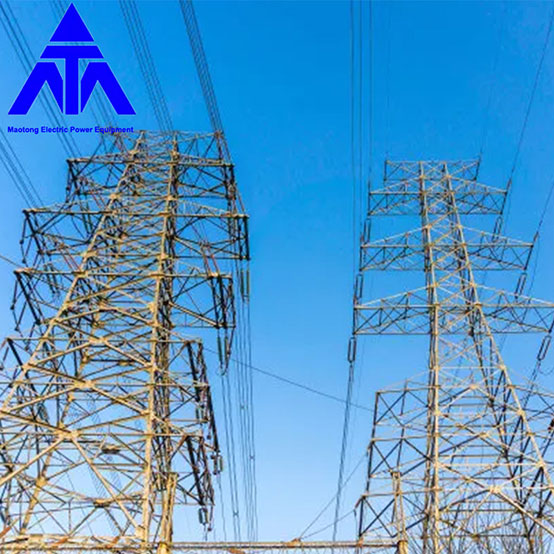

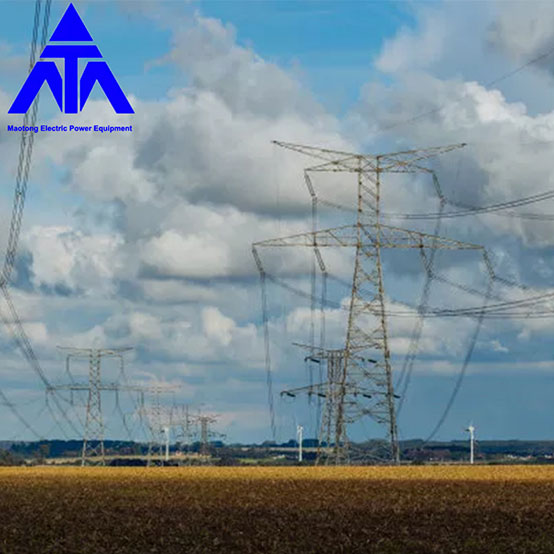

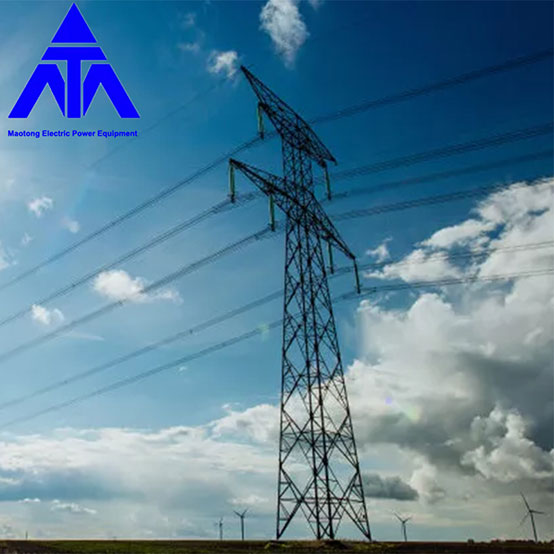

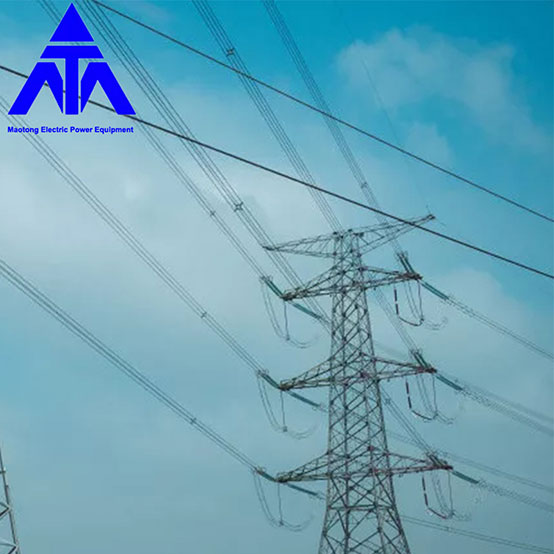

66kv 120kv 220kv Varmgalvaniserat Elkrafttorn

Power Tower introduktion:

Krafttornet är en trapetsformad eller triangulär tornkonstruktion med en höjd av 25-40 meter. Det är en stålramskonstruktion. Krafttorn byggs mestadels nära kraftverk och distributionsstationer på fältet. De är viktiga anläggningar inom kraftsektorn, kan luftledningar och spela en roll som skydd och stöd. Konstruktion, tillverkning, installation, underhåll och kvalitetskontroll av krafttorn är viktiga garantier för drift och utveckling av ett modernt kraftsystem.

Tornklassificering:

1. Högspänningsledningstorn är uppdelad i tangenttorn och spänningstorn. Hörntorn är ett slags spänningstorn, och cathead-torn är ett slags tangenttorn.

2. Liksom tangenttornet är isolatorn ett vertikalt hängande cathead-torn, spänningstornet, och isolatorn är horisontell, vilket används för att förhindra att slingtornet faller, linjen svänger, etc.

3. Spänningen beror på antalet isolatorer, 1-2 stycken: 10KV, 3-5 stycken, 35KV, 7 stycken 110KV, 14-16 stycken 220KV, 28 stycken 500KV. Om du ser fler behöver du inte räkna dem. Du kan se längden ungefär.
Den är uppdelad i:

4. Fem typer av vinkopp, katthuvud, topptyp, torrtyp och fattyp

5. Det kan delas in i spänningstorn, tangenttorn, vinkeltorn, transponeringstorn (ersätter ledarens faspositionstorn), terminaltorn och korsande torn enligt syftet.

Krav på 66kv 120kv 220kv varmgalvaniserad elkraftstorn:

Storleken och spännvidden på tornet måste uppfylla kretskraven: det nödvändiga lilla säkerhetsavståndet bör hållas mellan ledaren och marken, byggnader, träd, järnvägar, motorvägar, floder och andra luftledningar, mellan ledaren och ledaren, mellan konduktören och åskledaren. Åskledarens skyddsvinkel mot ledaren och det horisontella lilla avståndet mellan två åskledare vid användning av dubbla åskledare ska uppfylla gällande föreskrifter.

Ladda:

Transmissionsledningstornet bär huvudsakligen vindlast, islast, ledningsspänning, dödlast, vikten av personal och verktyg under installation eller underhåll, samt belastningen av bruten linje och seismisk verkan. Den rimliga kombinationen av dessa laster under olika meteorologiska förhållanden ska beaktas i konstruktionen. Egenlasten inkluderar vikten av torn, lina, beslag, isolator, linans resulterande vinkelkraft och den obalanserade spänningen längs linan. Olika länder har olika regler för brottbelastningen när det gäller antalet trasiga ledningar (i allmänhet exklusive samtidigt brott av ledare och åskledare), storleken på brottspänningen och de meteorologiska förhållandena under brottet.

Tornet är generellt förenklat till statisk analys. För dynamiska laster såsom vind, streckad linje och jordbävning, övervägs den dynamiska verkan vanligtvis genom att multiplicera vindvibrationskoefficienten, bruten linjeslagskoefficient respektive seismisk kraftsvarskoefficient på basis av statisk analys.
