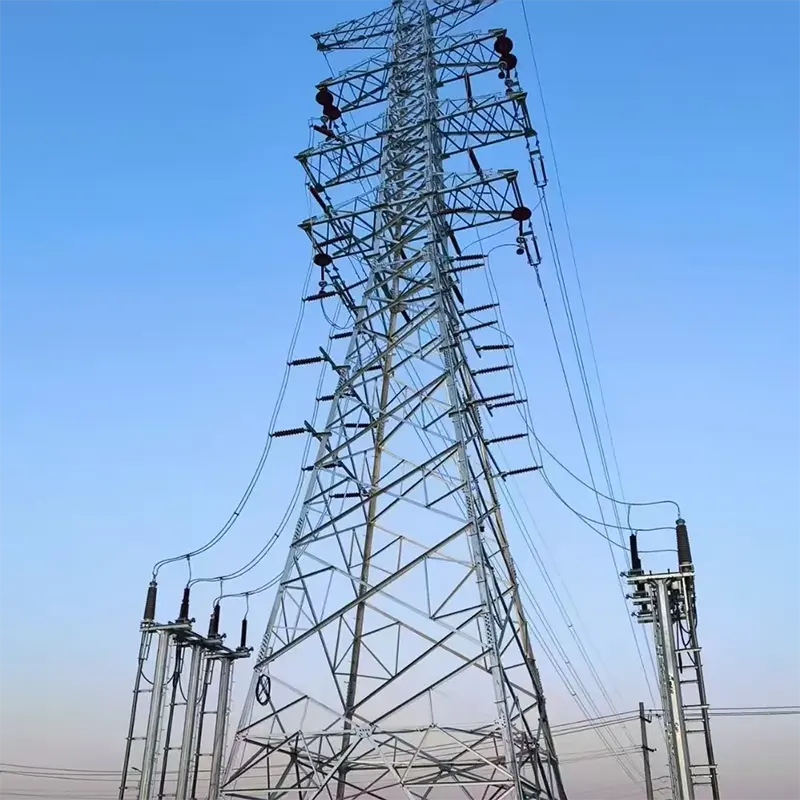

Väderbeständigt galvaniserat vinkelståltorn

Det väderbeständiga galvaniserade vinkelståltornet är ett konventionellt vinkelstålgittertorn - den klassiska arbetshästen för transmissionsledningar över hela världen - med en uppgradering som förändrar allt: fullständig varmförzinkning. Varje element, bult och beslag är belagda med metallisk zink, vilket skapar en barriär som stoppar rost innan den börjar.

Stål vill korrodera. I fuktig kustluft, i industriella atmosfärer med svavelföreningar, i tropikerna - förlorar oskyddat stål 0,1–1 mm tjocklek per år. Ett torn som ska hålla i 50 år kan uppvisa allvarliga sektionsförluster om 10–15 år utan skydd. Galvaniserande flips som räknar ut: zinkskiktet korroderar företrädesvis (offerskydd), och där det eroderar, bildar det en skyddande zinkoxidpatina som bromsar ytterligare attack. Tornet "bär effektivt pansar" i ett halvt sekel.

Struktur och material av väderbeständigt galvaniserat vinkelståltorn

Tornet använder samma beprövade gallergeometri som standard vinkelståltorn: fyra huvudben av vinkelstål, tvärstagna i X- eller K-mönster, med korsarmar för ledarstöd. Det som gör den "väderbeständig" är materialspecifikationen och beläggningssystemet:

Benstål: Q355 / Q420 höghållfast låglegerad vinkel, vald för korrosionsmarginal

Galvanisering: varmdoppning enligt ISO 1461 / GB/T 2694, minst 85 µm (110–120 µm för kustnära)

Beläggningskanthus: kanter och bulthål får samma zinktäckning som plana ytor

Hårdvara: alla bultar, muttrar och brickor galvaniserade till samma standard

Reparationsbeläggning: tvåkomponents zinkrik färg ingår för bättring på plats efter montering

Tillval: ben av vittringsstål (Corten) för maximal långsiktig ekonomi i svåra områden

Varmförzinkning skyddar på två sätt. Först tätar det stålet från syre och fukt. För det andra - och det här är den smarta delen - om beläggningen repas ner till rent stål, korroderar den omgivande zinken istället för stålet, och "offrar" sig själv för att skydda repan. Inget annat beläggningssystem erbjuder detta självläkande skydd till denna kostnad.

Nyckelfunktioner och fördelar

50+ års livslängd, dokumenterad

Enligt ISO 9223 atmosfärisk korrosivitetsklassificering ger en 85 µm galvaniserad beläggning 50+ år i C2–C3 (lantliga/förorts) miljöer och 25–40 år i C4 (industri/kust). Vi tillhandahåller beräkningar av korrosionslivslängd med varje offert - du kommer att se det förväntade underhållsintervallet skriftligen innan du köper.

Uppoffrande skydd som självläker

Repad beläggning läker sig själv genom katodiskt skydd: zinken runt repan korroderar företrädesvis och täcker åter det exponerade stålet med zinksalter. Transportskador, skrapsår och bultåtdragningsmärken blir inte rostinitieringspunkter.

Lägsta livstidskostnad för ägande

Jämför alternativen: målning behöver målas om vart 8-12 år, varje gång kräver ytförberedelser och tornstopp. Galvanisering är en engångsbehandling. Över 50 år kostar galvanisering vanligtvis 50–70 % mindre än ett underhållsprogram för färg – och det är innan kostnaden för linjeavbrott räknas.

Lämplig för kust- och industriområden

För platser inom 3 km från havet eller nära industriella utsläpp, specificerar vi tjockare 110–120 µm beläggningar plus korrosionstillägg i medlemsstorlek. Vi har skickat väderbeständigt galvaniserat vinkelståltorn till önationer, tropiska hamnar och ökenindustriella platser - beläggningsspecifikationen är anpassad till din faktiska miljö.

Beprövad gitterstyrka, noll kompromiss

Du förlorar inga av de strukturella fördelarna med vinkelståltorn: hög hållfasthet i förhållande till vikt, enkel montering med standardbesättningar, enkel inspektion och låg vindbelastning. Väderbeständigheten är en uppgradering, inte en kompromiss.

Tillämpningar av väderbeständigt galvaniserat vinkelståltorn

Som en väderbeständig tillverkare och leverantör av galvaniserat ståltorn, levererar Maotong dessa torn i bulk till fabriksdirekta priser för:

Överföringsledningar i kustprovinser, öar och offshore-angränsande regioner

Industrikorridorer med aggressiv atmosfärisk korrosivitet

Tropiska och subtropiska nätverk med hög luftfuktighet

Verktygsdistribution och subtransmissionsledningar som kräver design med lågt underhåll

Långsiktiga strategiska korridorer där linjeavbrott för underhåll är oacceptabla

Projekt för förnybar energi i hårt klimat

Produktionsprocess

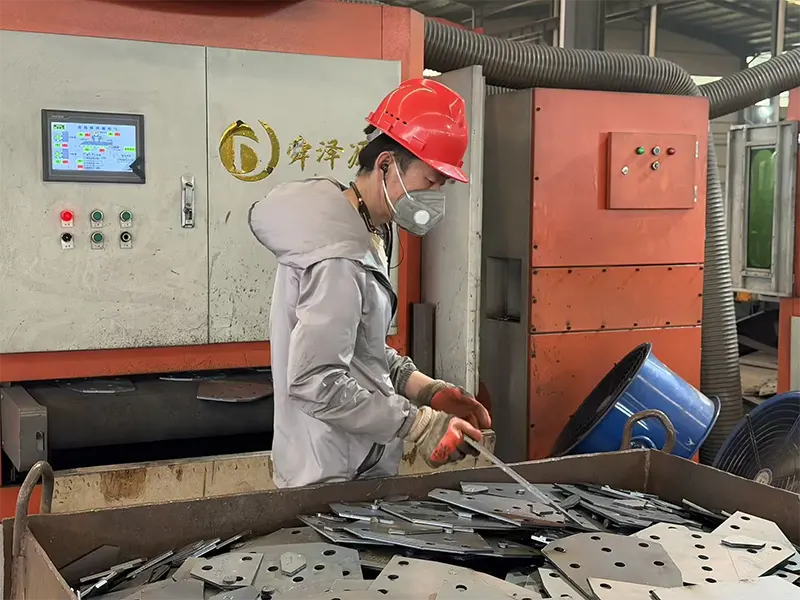

Tillverkningen följer den klassiska vinkelståltornvägen: CNC-skärning, precisionshålslagning, etikettmärkning och fullständig provmontering av varje torntyp innan galvanisering. Galvaniseringssteget är där denna produkt differentierar sig.

Vår galvaniseringslinje bearbetar medlemmar genom fem steg: kautisk avfettning för att avlägsna oljor; saltsyrabetning för att strippa kvarnskala; flussning för att förbereda stålytan; nedsänkning i smält zink vid 445–455°C; och släckning/passivering. Resultatet är ett metallurgiskt bundet zink-järnlegeringsskikt - inte en färgfilm - som inte kan flagna eller bilda blåsor.

QC på beläggningslinjen: zinktjocklek mäts med magnetiska mätare vid flera punkter per element, beläggningsvidhäftning kontrolleras med hammartest, och eventuella kala fläckar repareras med zinkrik färg enligt ISO 1461. Testrapporter följer med varje leverans.

Produktspecifikationer

Varför välja oss?

Maotong verkar under National Industrial Product Production License för 220kV transmissionstorn, plus 220kV och 500kV stålrörstorn kvalitetscertifikat. Galvaniserade vinkeltorn är väderbeständiga galvaniserade vinkelståltorn, inte sidoaffärer.

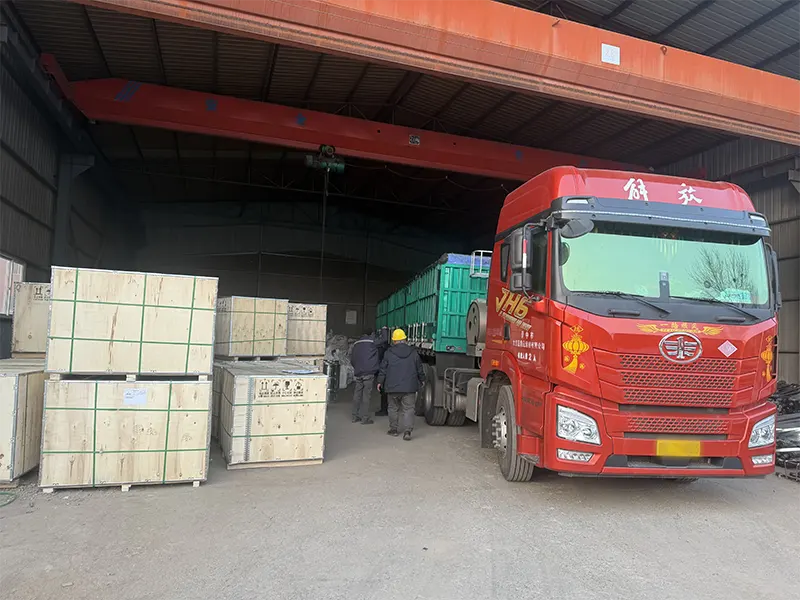

Galvaniserade delar är buntade efter monteringsposition, separerade med trädistanser för att skydda zinkbeläggningen och bandade för sjöfrakt. Bättringsfärg och galvaniserande reparationsmassa ingår i varje försändelse. Lastning av container eller bulk i Qingdaos hamn.

FAQ

F: Hur länge håller galvaniseringen egentligen?

S: Enligt ISO 9223 ger en 85 µm beläggning 50+ år i C2–C3-miljöer, 25–40 år i C4. I svåra C5-zoner (industri/marin) rekommenderar vi 110–120 µm plus korrosionstillägg i medlemsstorlek. Vi dokumenterar förväntad livslängd i din offert.

F: Vad händer om beläggningen skadas under transport eller montering?

S: Mindre repor är självläkande genom offerzinkverkan. För djupare skador inkluderar vi zinkrik reparationsfärg med varje leverans och tillhandahåller bättringsinstruktioner. Det är ett tvåtimmarsjobb på plats.

F: Hur jämför galvaniseringskostnaden med målning?

S: Galvanisering kostar mer i förväg, men målning kräver ombeläggning vart 8–12 år, inklusive ytbehandling och torntillträde. Under en livslängd på 50 år är galvanisering vanligtvis 50–70 % billigare i totalkostnad.

F: Kan du leverera torn för en specifik spänningsklass?

S: Ja, från 66kV upp till 500kV. Vi har produktionslicenser som täcker 220kV och kvalitetscertifikat upp till 500kV klass. Ange din spänning, torntyp och laddningsdata, så konstruerar vi och lämnar offert.

F: Vad är din betalningstid och ledtid?

A: 30% T/T deposition, saldo före leverans (T/T eller L/C vid sikte). Leverans cirka 20 arbetsdagar för 30 set efter insättningsbekräftelse. EXW, FOB, CFR, CIF Qingdao alla tillgängliga.
